調速蠕動泵簡易分裝鍵[時間分裝控制功能]如何實現重復定量輸送液體功能介紹
通過長按分裝鍵3秒，四位數碼管同時閃爍，進入分裝時間設定界面......見下述詳解
蠕動泵采用直流無刷電機驅動，免維護，動力更強勁，可級聯多個泵頭。具有正反， 啟停， 全速（清洗），調速等基本功能，可通過外部模擬量調節轉速，控制啟停和方向，而且增加了時間分裝功能
本系列調速型蠕動泵包括

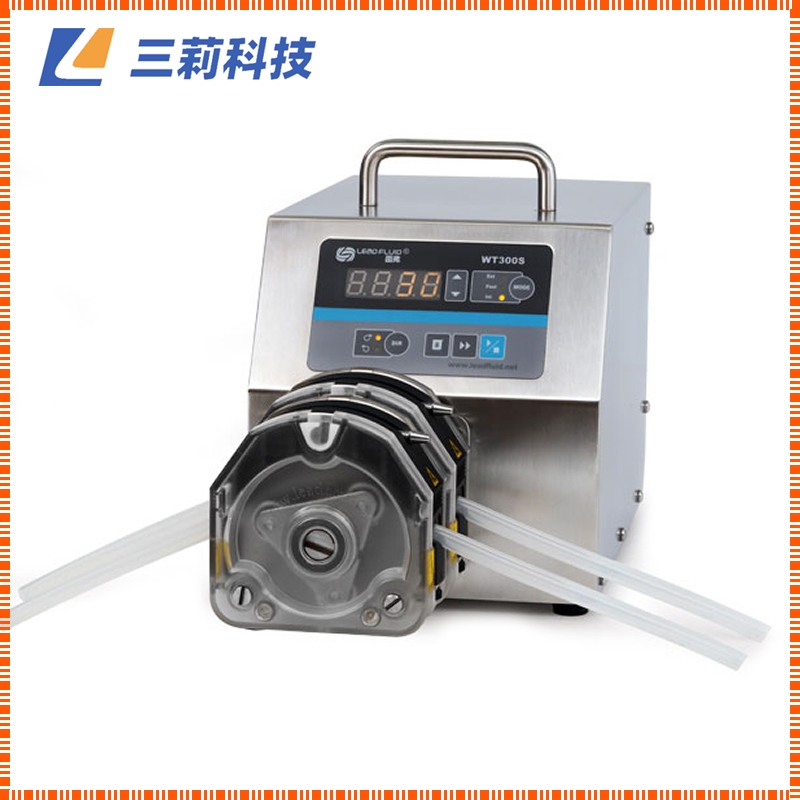

WT300S流量范圍1.8-3500毫升/分鐘工作轉速30-350轉/分鐘
WT600S流量范圍1.8-6000毫升/分鐘工作轉速30-600轉/分鐘
BT-S數碼管款（老款）
BT100S流量范圍0.00011-720毫升/分鐘，工作轉速0.1-150轉/分鐘
BT300S流量范圍0.006-1600毫升/分鐘,工作轉速0.1-350轉/分鐘
BT600S流量范圍0.006-2900毫升/分鐘,工作轉速0.1-600轉/分鐘
應用范圍
? 液體只與軟管接觸，泵體不接觸液體
? 通過更換不同材質的軟管，可應用于復雜液體的傳輸
? 低剪切力，可用于傳輸乳化液或含有泡沫的液體
? 內表面光滑，易清潔
? 沒有閥阻塞現象
? 適用于計時和定量給料
功能及特點
? 四位LED數碼管轉速顯示和工作模式
? LED指示燈顯示工作狀態
? 面膜按鍵操作
? 具有正反，啟停，全速，調速功能
? 簡易時間分裝控制
? 轉速分辨率1轉/分鐘，轉速范圍30-600轉/分裝，精度3%
? 外部模擬量調速，高低電平控制啟停，正反，帶物理隔離
? RS485通訊，支持MODBUS通訊協議，方便與各種控制設備連接
? 電路板加噴三防漆工藝，達到防塵防潮效果
? 超強的抗干擾特性，寬電壓設計，適用于復雜的供電環境

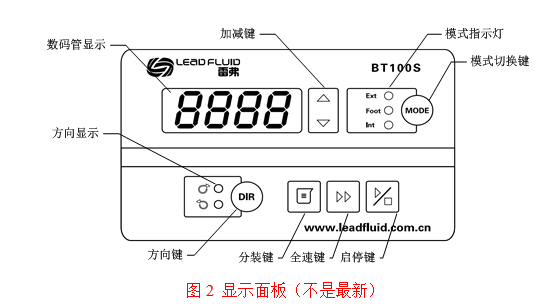

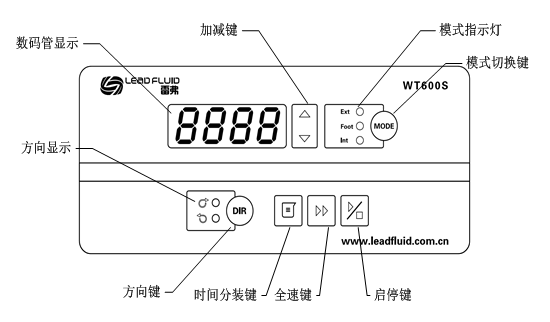

WT-600S顯示面板及操作按鍵
燒杯形狀：時間分裝鍵。停止?fàn)顟B(tài)下，按此鍵啟動時間分裝功能；長按此鍵進入分裝測試模式
Foot：腳踏分裝模式，鍵盤控制操作，腳踏開關控制簡易分裝的啟動
圖5 四位數碼管閃爍，表示在時間分裝設定界面下，C115表示分裝時間為115秒。
模式切換
打開電源開關， LED數碼管顯示數字

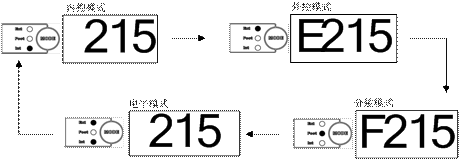

按下MODE鍵，模式切換一次，具體顯示如下：
時間分裝模式
通過設定時間來進行液量的分裝。分裝一次，泵運轉設定的時間一次，自動停止。
l 打開電源開關，LED數碼管顯示數字，
l 按MODE鍵將模式切換到內控或分裝模式
l 長按分裝鍵3秒，四位數碼管同時閃爍，進入分裝時間設定界面
l 按加減鍵可改變分裝的時間，時間范圍0.1-999秒
l 再按一下分裝鍵，退出分裝時間設定界面
l 按方向鍵調整轉動方向
l 按分裝鍵一次，分裝啟動一次。
l 分裝過程中，按啟停鍵可中止分裝過程
l 在分裝模式下，分裝啟動也可用腳踏開關啟動
圖13 分裝模式
----------------------------------------------------------------------------------------------------------------------------

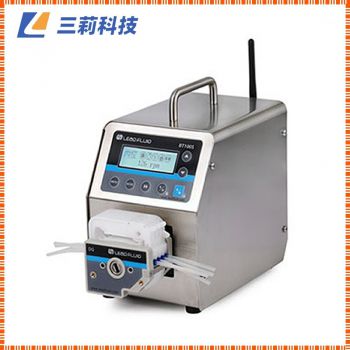

BT100S/BT300S/BT600S v3.0調速型蠕動泵如何實現簡易分裝：通過定時模式實現
BT100S/BT300S/BT600S v3.0調速型蠕動泵適【包括BT-101S】用于傳輸和定量給料，可以達到一定的精度
比老款升級到可設定運行時間，間歇時間，運行次數[定時：設定運行時間，間隔時間，循環次數實現定時傳輸液體；]

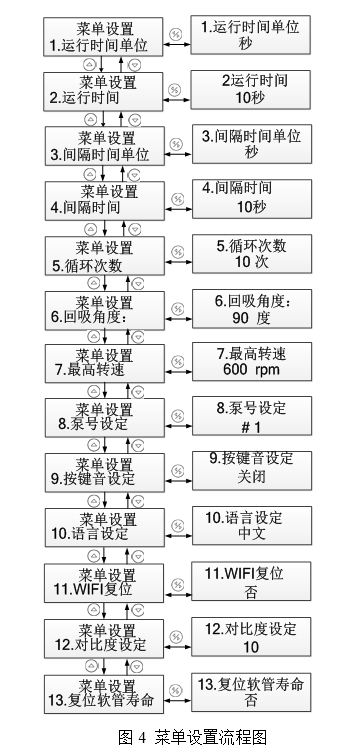

設置菜單
在主界面下，按
鍵進入菜單設置界面，在設置界面下，按
鍵進行參數選擇，按
鍵進入子菜單，在子菜單中按
鍵調節參數，如果要返回主界面，可長按
返回或連續按
直到返回主界面。具體如圖4：
1.運行時間單位：在定時模式下，設定運行時間單位，可設置天，小時，分鐘，秒鐘。
2.運行時間：在定時模式下，設定運行的時間，設定范圍0.1-999秒\分\時\天；
3.間隔時間單位：在定時模式下，設定間隔時間單位，可設置天，小時，分鐘，秒鐘。

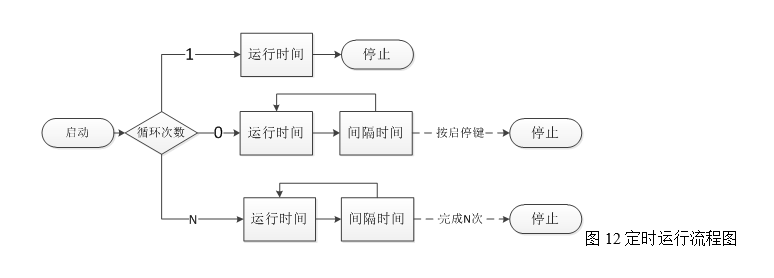

4.間隔時間：在定時模式下，當設定循環次數不是1時，再相鄰的兩次運行之間暫停的時間，設定范圍0.1-999秒\分\時\天；
5.循環次數：在定時模式下，設定重復定時運行的次數。設定范圍0-999次。當設置值為0時，次循環直到按
停止；當設定為其他值時，完成設定循環次數后自動停止。
模式切換
打開電源開關，液晶顯示歡迎信息，進入主界面
按下

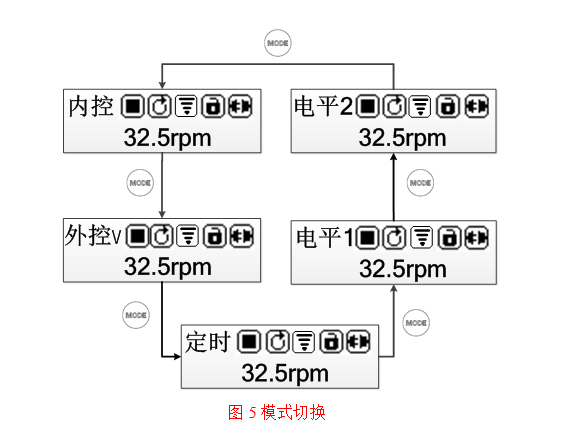

鍵，模式切換一次，具體顯示如下圖5：
定時模式
通過定時運行來進行液量的分裝。
設置參數
打開電源開關，液晶顯示
按
鍵將模式切換到定時模式
按
鍵進入?yún)?shù)設置界面
分別設定定時單位，運行時間，間隔時間和循環次數
返回主界面
l 按
鍵調整轉動方向
l 按
鍵運行設定過程
l 運行過程中，按啟停鍵可中止過程
l 在定時模式下，啟動也可用腳踏開關啟動

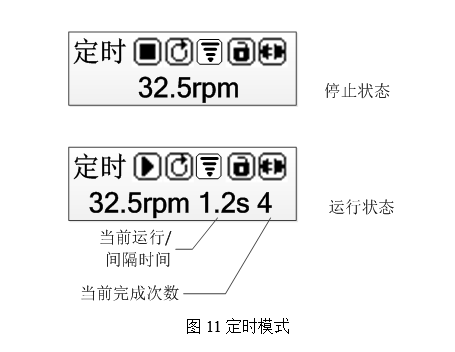

l 運行過程中，顯示運行時間或間隔時間，還有運行次數。
