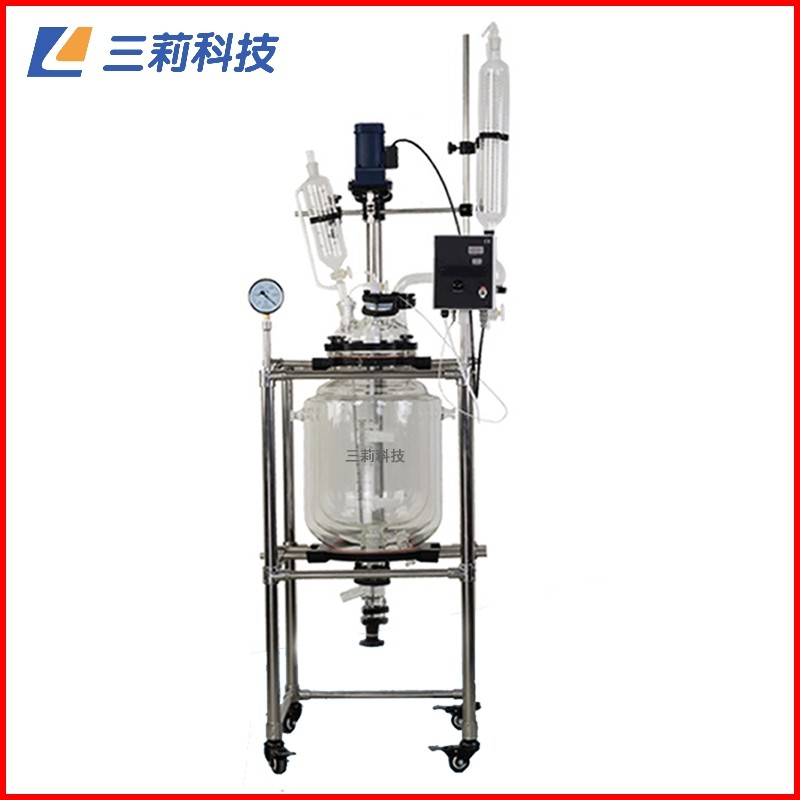

S312-50L三層玻璃反應釜 50升玻璃反應器
工作原理
本機具有電動恒速攪拌系統、冷凝、滴加系統，釜體夾層需外接加熱或制冷的循環設備。在攪拌物料的同時，通過夾層注入循環的熱溶液或冷卻液，對釜內的物料進行恒溫的加熱或制冷。物料進行加熱反應時，在真空條件下可以提高蒸發效率（需連接真空裝置），溶媒蒸汽經玻璃冷凝盤管時冷卻成液體（需連接冷卻裝置），可回流到釜內，也可通過回流彎頭下部閥門進行回收。反應完畢，物料可從釜底的側出料口放出。
本系列產品使用需配套真空裝置、高溫或低溫的循環裝置等組成系統裝置。
基本配置
? 與物料接觸部分全部采用高硼硅玻璃（膨脹系數3.3）和聚四氟乙烯材料，性能穩定不易與物料起化學反應。
? 框架式主體，采用鋁合金+不銹鋼材質。
? 玻璃+四氟放料閥門，無積液側放料。
? 變頻調速，防爆開關，通過旋扭微調，雙顯防爆盒數字顯示轉速和釜內物料溫度。
? 攪拌系統采用陶瓷軸承、機械密封，防止攪拌桿磨損掉屑。
? 采用PT100溫度傳感器，304不銹鋼材質，外套透明聚四氟乙烯管，雙重防腐。
? 真空壓力表顯示實時真空，指針顯示。
? 月牙式+雙三葉輪三層攪拌槳，304不銹鋼+聚四氟乙烯攪拌葉；攪拌桿材質為304不銹鋼，外包聚四氟乙烯管。
? 機器底部設有帶剎車的萬向輪，可整體移動，操作方便。
? 熔斷器安全保護。
? 電機防爆、變頻調速器鋁殼防爆、電纜穿防爆管。(選)
三層玻璃反應釜S312-50L具體參數
基 本 參 數 | 型號 | |
玻璃材質 | GG-17 | |
框架材質 | 不銹鋼 | |
管件材質 | 304不銹鋼 | |
移動方式 | 帶剎車式萬向地角輪 | |
反應瓶容積 | 50L | |
反應釜層數 | 三層玻璃 內夾層打循環液，外夾層真空保溫層 | |
夾層容量 | 13L | |
法蘭式進出油循環口 | 低進高出 | |
釜蓋瓶口數 | 六口 | |
放料口離地 | 450mm | |
釜體反應溫度 | -80-250度 | |
真空度 | 0.098Mpa | |
攪拌轉速 | 0-280rpm | |
攪拌軸徑 | 12mm | |
攪拌功率 | 400W1/5 | |
電壓/頻率(V/Hz) | 220V/50Hz | |
外形尺寸(mm*mm*mm) | 560*560*2450 | |
包裝尺寸(mm*mm*mm) | 1720*680*850 0.99方 | |
包裝重量（KG） | 100KG | |
功 能 配 置 | 調速方式 | 電子無極調速 |
電機配置 | 低速增力電機，速比3：1 | |
轉速顯示方式 | 液晶數字顯示 | |
溫度顯示方式 | PT100傳感器數字顯示 | |
密封方式 | 機械密封，￠50法蘭攪拌口 | |
冷凝器 | 立式高效雙回流冷凝管120*640mm，40#標口 | |
回流（蒸餾）裝置 | 回流彎頭配放料開關，50#球磨口 | |
滴加裝置 | 2升恒壓漏斗40#標口 | |
減壓裝置 | 34#標口減壓閥 | |
測溫管 | 24#標口 | |
固體加料 | ￠80法蘭口配四氟蓋 | |
放料方式 | 斜出料式玻璃放料閥，￠80法蘭口 | |
真空顯示方式 | 真空表 | |
攪拌連接方式 | 萬向節連接 | |
攪拌棒 | 描式+推進式不銹鋼棒，外包四氟 | |
本廠實驗室玻璃及實驗儀器全部為自主研發，可根據客戶實際要求量身定做。 | ||
