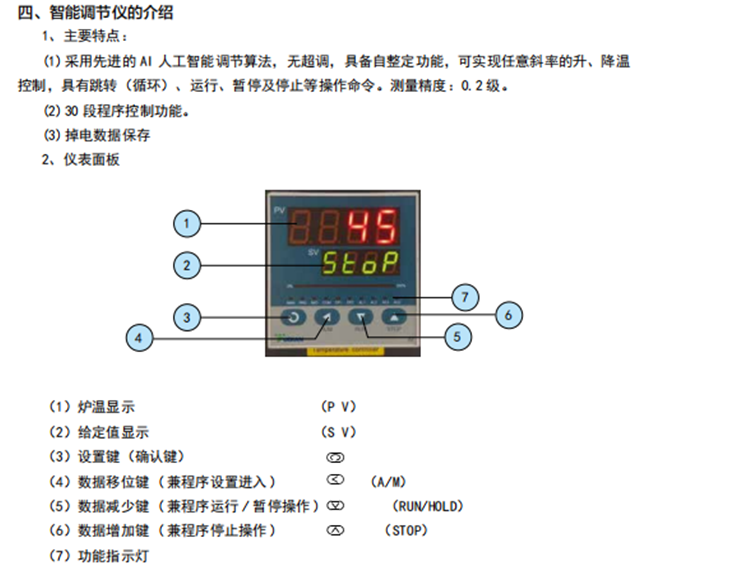

518P人工智能工業調節儀

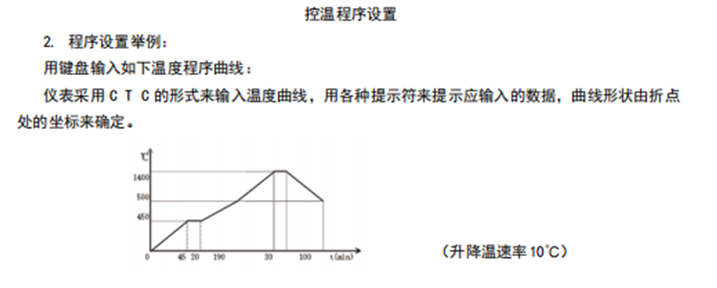

下例為一個包含線性升溫、恒溫、線性降溫、跳轉循環、準備、暫停的5段程序例子。

第1段SP 1=100.0 t 1=30.0 ；100℃起開始線性升溫到SP 2，升溫時間為30分鐘，升溫斜率為10℃/分

第2段SP 2=400.0 t 2=60.0 ；在400℃保溫運行，時間為60分

第3段SP 3=400.0 t 3=120.0 ；降溫到SP 4，降溫時間為120分，降溫斜率為2℃/分

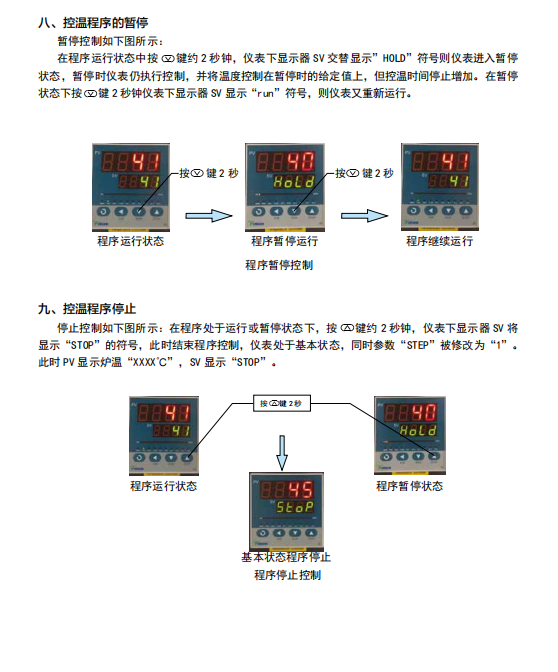

第4段SP 4=160.0 t 4=0.0 ；降溫至160℃后進入暫停狀態，需執行運行才能繼續運行下一段

第5段SP 5=160.0 t 5=-1.0 ；跳往第1段執行，從頭循環開始運行

本例中，在第5段跳往第1段后，由于其溫度為160℃，而C 01為100℃，不相等，而第5段又是跳轉段，假定偏差

上限報警值設置為5℃，則程序在第5段跳往第1段后將先進入準備狀態，即先將溫度控制到小于偏差上限報警值，即

105℃，然后再進行第1段的程序升溫。

t-XX＝-121.0，程序執行StoP操作，進入停止狀態

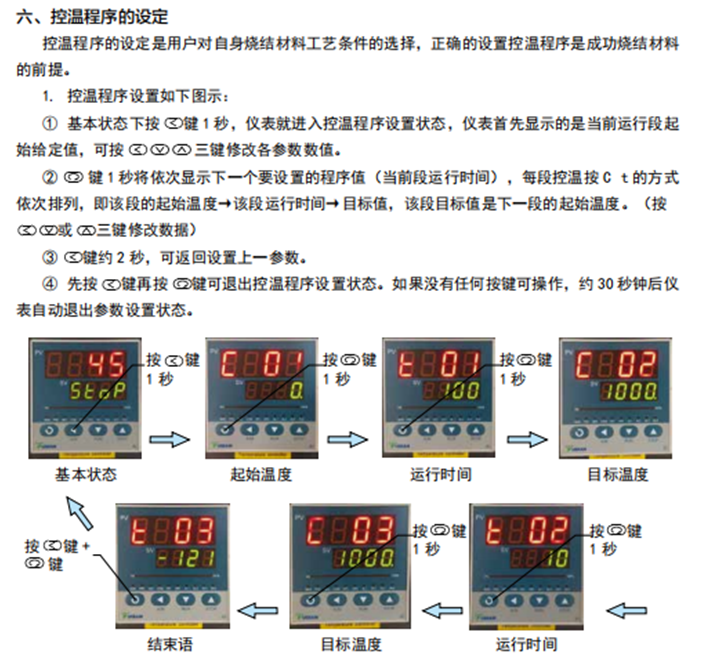

下面介紹里：sp 1=c 01，以此類推。。。。。。
